功率范围：20KVA~200KVA
工作方式：三进三出，双变换在线工作

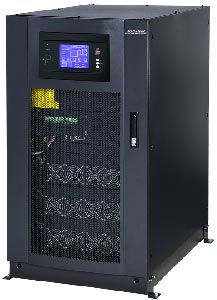

PXM系列是专为敏感设备设计的模块化在线式UPS。单机柜额定功率范围为从20kVA至200kVA，采用最新的IGBT三级和全DSP控制技术，PXM系列是可靠性，可扩展性和灵活性的最佳组合。PXM系列20kVA-60kVA的型号开发了配有内置变压器，供客户选择。
品牌:
艾弗赛德（EverExceed）|
|
|
|
性能特点：
|
|
|
• 核心功率器件采用集成封装IGBT模块； • 系统主机配置5.7英寸触摸LCD显示屏； • 热插拔静态旁路监控模块； • 强大的远程网络管理方案； • N+X冗余模块化设计； • 超宽电压输入范围； • 支持机柜直接并联； • 高输入功率因数； • 全数字化控制； • 远程EPO功能； • 维护“零门槛”； • 电池冷启功能； • 维修旁路功能。 |
 |
应用：
| 型号 | PXM200/20 | PXM120/20 | PXM60/20 | PXM60/20-TX | |
| (In-built transformer) | |||||
| 200KVA/180KW | 120KVA/108KW | 60KVA/54KW | 60KVA/48KW | ||
| 电源模块 | PM20(20KVA) | ||||
| 输入 | |||||
| 输入配线 | 3P+N+G,380V/400V/415V(线电压) | ||||
| 电压范围 | 304-478Vac(线电压),满载 | ||||
| 228V-304Vac(线电压),负载根据最小相电压线性下降 | |||||
| 频率范围 | 40Hz-70Hz | ||||
| 功率因数 | >0.99 | ||||
| 电流畸变率 | THDi<3% @ 100%线性负载 | ||||
| 输出 | |||||
| 额定输出电压 | 380V/400V/415V | ||||
| 电压调节 | 1.50% | ||||
| 输出功率因数 | 0.9 | 0.8 | |||
| 输出总谐波失真THDu | THD<1%(线性负载),THD<5.5%(非线性负载) | ||||
| 峰值比 | 3:01 | ||||
| 逆变过载能力 | 110% for 1 hour; 125% for 10 min ;150% for 1 min; >150% for 200 ms | ||||
| 电池 | |||||
| 电池电压 | ±240VDC | ||||
| 充电功率 | 20%*系统功率 | ||||
| 充电电源精度 | ±1% | ||||
| 系统 | |||||
| 系统效率 | 正常模式:95% ;经济模式:99% ;电池模式:95% | ||||
| 显示 | LCD+LED, 触摸屏+键盘 | ||||
| 防护等级 | IP20 | ||||
| 通讯接口 | 标准:RS232,RS485,干接点; | ||||
| 可选: SNMP | |||||
| 运行/存储高度 | 0-40℃/-40-70℃ | ||||
| 相对湿度 | 0-95%(无凝结) | ||||
| 噪音dB | 55dB (距离1m) | ||||
| 物理尺寸 | |||||
| 重量 | 主机 | 179kg | 145kg | 105kg | 400kg |
| 模块 | 22kg | ||||
| 尺寸(W*D*H)mm | 主机 | 600*900*2000(mm) | 600*900*1600(mm) | 600*900*1100(mm) | 600*900*1600(mm) |
| 模块 | 440*590*134(mm) | ||||
